晶振堪称电子设备的“心脏”，一旦出现问题，往往导致设备“罢工”。遇到设备启动困难、频率跑偏，别急着头疼，跟着步骤一步步查，问题往往有迹可循。下面是南山电子为大家梳理的一份实用指南，教你如何定位晶振故障并有效应对。

如何判断故障问题？

首先先做交叉验证，排查晶振本体的问题：找一颗同型号良品替换，如果故障依旧，那很可能不是晶振的“锅”；若替换后恢复正常，就把它寄回原厂进行质量分析，看看是不是存在内部缺陷或参数已悄悄漂移。
而如果晶振本身没问题，就要排查外围回路了，比如回路设计是否合理、元器件参数有没有偏差等等，修改外围元器件。

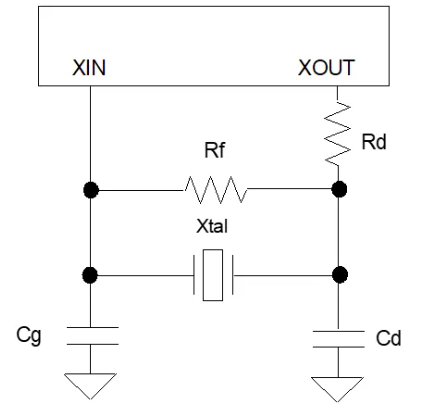

无源晶振回路如下：

典型无源晶振回路包含：

1．晶振本体（Xtal）：如常用的32.768kHz音叉晶体；
2．负载电容 (Cg, Cd)：与晶振搭配工作，决定了输出频率是否精准（如CL=12.5pF时输出为32.768kHz ±20ppm）。并联等效值需接近晶振规格书要求的负载电容CL，频率才能稳定在标称值范围内。
3．限流电阻 (Rd)： ?；ぞд瘢乐骨β使笊栈倬宓ピ?。
4．反馈电阻 (Rf)： 通常是10MΩ或20MΩ，为振荡电路提供必要偏置，可以内置在主芯片内部。

常见故障，如何对症下药？

1．频率误差大（如32.768KHz负偏200ppm）：
对策：可以尝试减小Cg和Cd。因为负载电容减小，振荡频率会跟着往上升，刚好能把负偏的误差拉回来，让频率回到标称值。
2．晶振不起振：这种情况要分三种情况查：
a) 回路增益不够：也是需要减小Cg和Cd，比如原来用的是 22pF 的电容，换成 15pF 的，容抗降下来，回路增益上去了，起振会更容易；
b) 反馈电阻缺失：确认主芯片里是否内置，如果没有就在外部补上。
c) 限流电阻过大： 过大的Rd会限制驱动电流，导致起振困难，可适当减少阻值。

晶振虽小，作用却大，每秒能震荡几十万次、几百万次甚至几千万次，误差极小，是众多电子设备的核心部件。维修时得耐心细致，逐步排查，让晶振这个“心脏”重新平稳跳动。
