低相噪低抖动飞秒晶振

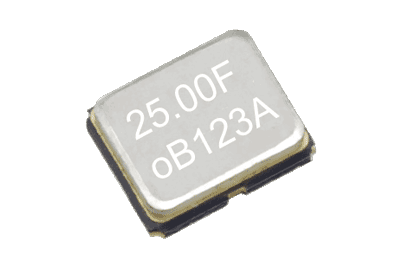

SG-210SFT

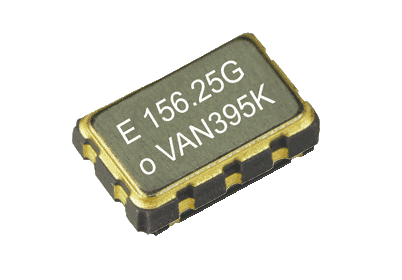

SG5032VAN
7050晶振
2520晶振
5032晶振
SG7050CAN

爱普生/EPSON飞秒晶振是一种低抖动低相位噪声的高品质晶体振荡器，在差分多输出信号（主要是双输出）基础上通过特定技术把晶振相位抖动降低到fs级，因此有人称为fs晶振或飞秒晶振。
爱普生的fs晶振一般有六个引脚，其中4，5引脚为输出，6脚接电源。主要有SG3225EEN、SG3225VEN、SG7050EEN等系列。抖动范围标一般在20fs~85fs左右。在音响解码器等等应用都需要精准的、低相噪、低抖动的时钟晶振。

飞秒晶振选型资料下载

型号 外部尺寸
[ mm ]		 输出 频率范围
[ MHz ]		 电源电压
[ V ] Typ.		 频率温度特征
(频率公差 @工作温度)
[ x10^-6 @°C ~ °C ]		 相位抖动
fs@156.25 MHz		 选型资料
SG3225EEN 3.2 x 2.5 LV-PECL 25~500 2.5
3.3		 ±25/50@-40~+85
±50@-40~+105		 50fs SG5032EEN选型资料
SG3225HBN 3.2 x 2.5 HCSL 100~325 2.5
3.3		 ±50@-40~+85
±100@-40~+105
(均含10年老化）		 85fs SG3225HBN选型资料
SG3225VEN 3.2 x 2.5 LVDS 25~500 2.5
3.3		 ±25/50@-40~+85
±50@-40~+105		 60fs SG3225VEN选型资料
SG5032EEN 5.0 x 3.2 LV-PECL 200.1~500 2.5
3.3		 ±25/50@-40~+85
±50@-40~+105		 50fs SG5032EEN选型资料
SG5032VEN 5.0 x 3.2 LVDS 200.1~500 2.5
3.3		 ±25/50@-40~+85
±50/100@-40~+105		 60fs SG5032VEN选型资料
SG7050EEN 7.0 x 5.0 LV-PECL 25~500 2.5
3.3		 ±25/50@-40~+85/105 50fs SG7050EEN选型资料
SG7050VEN 7.0 x 5.0 LVDS 25~500 2.5
3.3		 ±25@-40~+85
±50@-40~+105		 60fs SG7050VEN选型资料
  • SG2520EGN和SG2520EHN以及SG2520VGN和SG2520VHN的优点

    前言：
    飞秒晶振：抖动性在fs级别的低抖动晶振很多人称为飞秒晶振或者fs晶振，只是一个俗称，爱普生一般称呼为超低抖动晶振。爱普生有不少高频低抖动晶振量产型号。本文主要探讨四...
