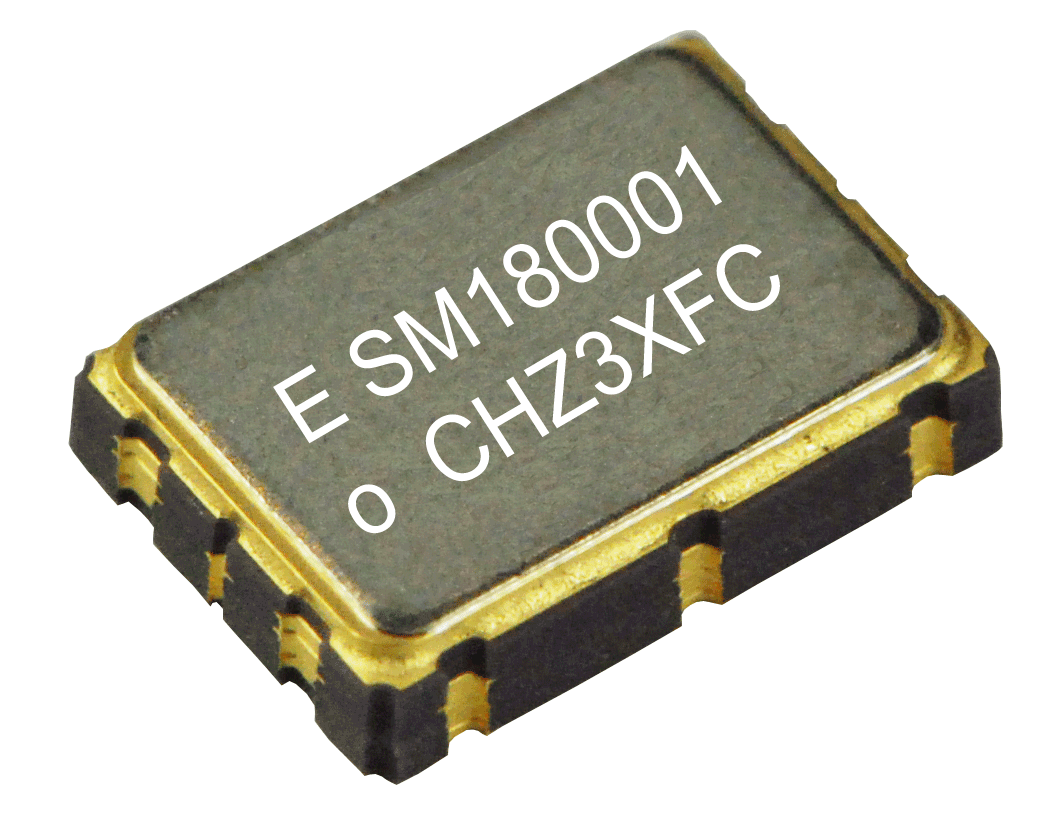

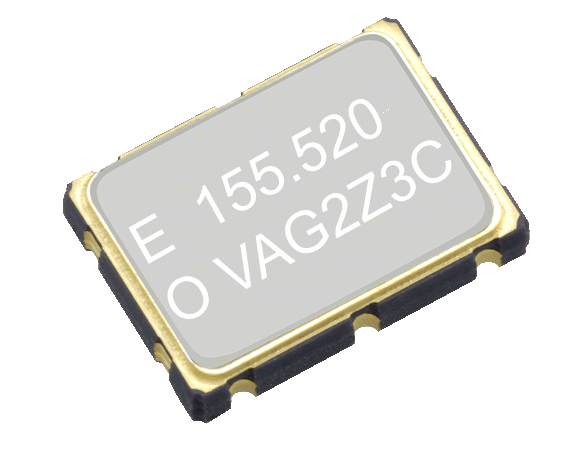

贴片压控晶振VCXO

压控晶体振荡器/压控晶振（VCXO）是一种电压控制有源晶振，，其输出频率通过在可变电容元件上的频率控制输入增加外部控制电压来控制。根据压控晶体振荡器（VCXO）的自动频率控制输入配置，Epson VCXO根据电压-频率（V-F）特性斜率分为两类。一种是具有正V-F斜率的VCXO，另一种是具有负V-F斜率的VCXO。请注意，控制电路的输入电压将根据不同的类型而变化，爱普生VCXO都有，客户根据需要选择。爱普生的VCXO已经越来越多地用于锁相环电路或频率调制器。另外，一个VCXO和一个TCXO组合起来，分别被称为VC-TCXO，可以精确地控制它们的输出频率，爱普生有很多型号选择。爱普生可以为用户提供2520到7050多种尺寸多种输出波形的压控晶振，频率范围从1MHz到2200MHz。

详细信息
选型参考

型号	外部尺寸 [mm]	输出频率范围 [MHz]	频率温度特征		输出	电源电压 Typ.[V]	频率控制范围 [ppm] Min.	压控电压 [V]	规格书
常规压控晶振VCXO与声表面波压控晶振VCSO
型号	外部尺寸 [mm]	输出频率范围 [MHz]	频率公差 [ppm] Max.	工作温度 [°C]	输出	电源电压 Typ.[V]	频率控制范围 [ppm] Min.	压控电压 [V]	规格书
VG7050CDN	7.0x5.0x1.5	85 to 170	±50	-40 to +85	CMOS	3.3	±50	1.65±1.65	612KB
VG7050CDN	7.0x5.0x1.5	85 to 170	±50	-40 to +105	CMOS	3.3	±50	1.65±1.65	612KB
VG3225EFN	3.2x2.5x1.05	25 to 500	±50	-40 to +85	LV-PECL	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG3225EFN	3.2x2.5x1.05	25 to 500	±50	-40 to +105	LV-PECL	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG5032EFN	5.0x3.2x1.3	25 to 250	±50	-40 to +85	LV-PECL	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG5032EFN	5.0x3.2x1.3	25 to 250	±50	-40 to +105	LV-PECL	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG7050EFN	7.0x5.0x1.5	25 to 250	±50	-40 to +85	LV-PECL	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG7050EFN	7.0x5.0x1.5	25 to 250	±50	-40 to +105	LV-PECL	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG5032EDN	5.0x3.2x1.3	85 to 170	±50	-40 to +85	LV-PECL	3.3	±50	1.65±1.65	375KB
VG5032EDN	5.0x3.2x1.3	85 to 170	±50	-40 to +105	LV-PECL	3.3	±50	1.65±1.65	375KB
VG3225VFN	3.2x2.5x1.05	25 to 500	±50	-40 to +85	LVDS	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG3225VFN	3.2x2.5x1.05	25 to 500	±50	-40 to +105	LVDS	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG5032VFN	5.0x3.2x1.3	25 to 250	±50	-40 to +85	LVDS	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG5032VFN	5.0x3.2x1.3	25 to 250	±50	-40 to +105	LVDS	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG7050VFN	7.0x5.0x1.5	25 to 250	±50	-40 to +85	LVDS	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG7050VFN	7.0x5.0x1.5	25 to 250	±50	-40 to +105	LVDS	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG5032VDN	5.0x3.2x1.3	85 to 170	±50	-40 to +85	LVDS	3.3	±50	1.65±1.65	375KB
VG5032VDN	5.0x3.2x1.3	85 to 170	±50	-40 to +105	LVDS	3.3	±50	1.65±1.65	375KB
VG-4231CE	3.2x2.5x1.05	3 to 60	±30	-20 to +70	CMOS	3.3 2.5 1.8	±140 ±120	C VC=1.65 B VC=1.40 E VC=0.90	419KB
VG-4231CE	3.2x2.5x1.05	3 to 60	±37	-40 to +85	CMOS	3.3 2.5 1.8	±140 ±120	C VC=1.65 B VC=1.40 E VC=0.90	419KB
EV7050EAN	7.0x5.0x1.6	600 to 1100 1200 to 2200	-100 to +100	-10 to +85	LV-PECL	3.3	±50 ±30	1.5±1.4	575KB
EV7050EAN	7.0x5.0x1.6	600 to 1100 1200 to 2200	-120 to +120	-40 to +85		3.3	±50 ±30	1.5±1.4	575KB

VCSO和VCXO是什么意思？
VCXO即：Voltage Controlled X'tal(crystal) Oscillator。中文含义是电压控制晶体振荡器，也简称为压控晶振，其中X'tal是crystal（石英晶体）的意思。其含义是从外部输入控制电压，以此改变输出频率的石英振荡器。

VCSO是voltage controlled SAW（surface acousto-optical wave ） oscillator。中文含义是压控声表面波振荡器。主要指相对VCSO更高频率的800MHz以上的压控晶振。
为什么选择EPSON？
随着各种网络中大容量、高速光通信的发展，传送规格不断增多，使得光传送装置※2需要应对多种多样的频率。为此，顾客面临着管理与工作量等众多课题，例如需要在光传送装置中设置多只固定频率振荡器，或者在变更频率之际更换振荡器本身等。在此，爱普生将能以100MHz以上的基波※3起振的高精度、高稳定高频基波模式石英晶体单元※4与应用半导体技术制造的省电、低噪音"小数分频锁相环芯片相组合，通过适化，实现了低噪音、低抖动及低电流消耗的程控锁相环压控晶体振荡器。顾客可指定压控晶体振荡器工厂出货时的输出频率与频率控制范围，也可以通过I2C通信与端子设定※6自行变更输出频率和频率控制范围。这使光传送装置的频率变更更为简单，并能大幅度节省用于新频率通信规格的光传送装置的开发工作量。
压控晶体振荡器使用场合
压控振荡器常被用在：
1、讯号产生器。
2、电子音乐中用来制造变调。
3、锁相回路。
4、通讯设备中的频率合成器等场合。

当频率需要在小范围内的调整时、当正确的频率或相位对于振荡器而言是十分重要时、利用不同电压来当作控制源的振荡器、用来分散在某个频率范围内的干扰使该频段不受到太大的影响。
