SAW声表晶振

表面声波(SAW)振荡器（也有人简称声表晶振）是一种中高频晶振。爱普生表面声波振荡器频率范围53.125MHz~700MHz，5032和7050两种规格较常见，控制相位抖动在0.3~0.8ps之间。内置一个SAW表面声波谐振器和晶体振荡电路的集成电路，例如EG系列SAW振荡器特别是EG-2121和EG-2102将频率温度特性值降低到之前一半的水平。爱普生声表晶振代理商-南山电子可以提供EG-2121CA系列100mhz、125mhz、200mhz、300mhz等样品提供测试，常用的产品编码Q3805CA000198，型号EG-2121CA 200.000000MHz PGPA等。

详细信息
选型参考

型号	外部尺寸 [mm]	频率 [MHz]	频率温度特征		电源电压 Typ.[V]	输出	规格书
型号	外部尺寸 [mm]	频率 [MHz]	频率公差 [ppm]Max.	工作温度 [°C]	电源电压 Typ.[V]	输出	规格书
EG-2121CB	5.0x3.2x1.4	100 to 700	±50 /±100	0 to +70 -5 to +85 -20 to +70	2.5	LV PECL	387KB
EG-2121CB		100 to 700			2.5	LVDS
EG-2102CB		100 to 700			3.3	LV PECL
EG-2102CB		100 to 700			3.3	LVDS
XG5032HAN	5.0x3.2x1.4	100 to 200	±50 /±100	0 to +70 -5 to +85 -20 to +70	2.5 / 3.3	HCSL	257KB
XG-2121CA	7.0x5.0x1.2	100 to 700	±50 /±100	0 to +70 -5 to +85 -20 to +70	2.5	LV PECL	398KB
XG-2121CA		100 to 700			2.5	LVDS
XG-2102CA		100 to 700			3.3	LV PECL
XG-2102CA		100 to 700			3.3	LVDS
XG-2103CA	7.0x5.0x1.2	100 to 700	±100	0 to +70 -5 to +85 -20 to +70	3.3	LV PECL	392KB
XG-2103CA	7.0x5.0x1.2	100 to 700	±100	0 to +70 -5 to +85 -20 to +70	3.3	LVDS	392KB

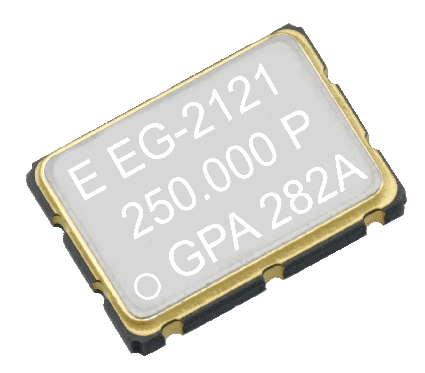

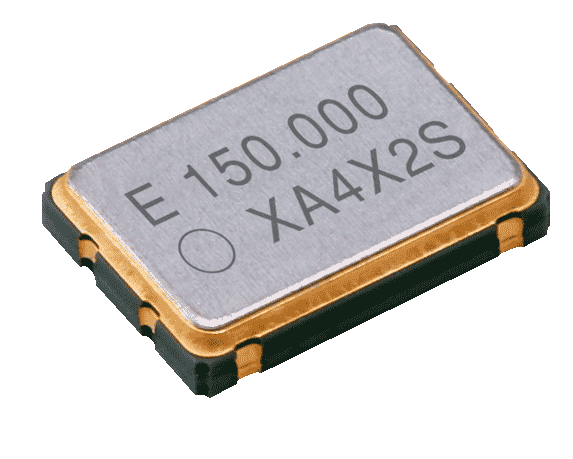

EG-2121CA	7.0x5.0x1.2	53.125 to 500	±50 /±100	0 to +70 -5 to +85 -20 to +70	2.5	LV-PECL	597KB
						LVDS
						HCSL

型号	外部尺寸 [mm]	输出波形	输出端口	输出频率范围 [MHz]	频率温度特征		电源电压 Typ.[V]	时钟偏移 [ps]	Note	规格书

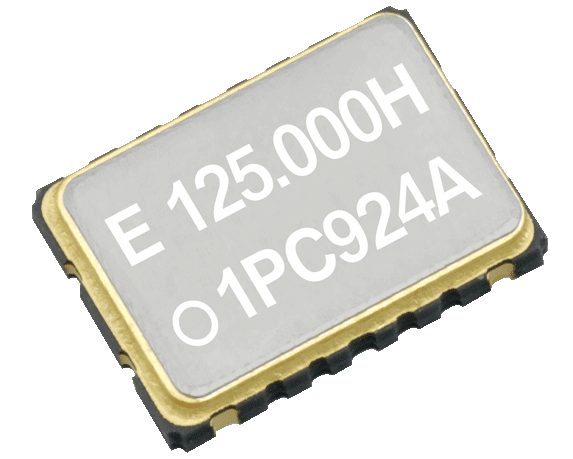

差分输出的表面声波(SAW)振荡器
型号	外部尺寸 [mm]	输出波形	输出端口	输出频率范围 [MHz]	频率公差 [ppm] Max.	工作温度 [°C]	电源电压 Typ.[V]	时钟偏移 [ps]	Note	规格书
MG7050EAN	7.0×5.0×1.6	LV-PECL	2output 4output	100MHz ~ 700MHz	±50	0 ~ +70	2.5 3.3	Typ. 20	多路输出
					±50	-20 ~ +70
					±50	-5 ~ +85
					±100	0 ~ +70
					±100	-20 ~ +70
					±100	-5 ~ +85
MG7050VAN	7.0×5.0×1.6	LVDS	2output 4output	100MHz ~ 700MHz	±50	0 ~ +70	2.5 3.3	Typ. 20	多路输出
					±50	-20 ~ +70
					±50	-5 ~ +85
					±100	0 ~ +70
					±100	-20 ~ +70
					±100	-5 ~ +85
MG7050HAN	7.0×5.0×1.6	HCSL	2output 4output	100MHz ~ 200MHz	±50	0 ~ +70	2.5 3.3	Typ. 20	多路输出
					±50	-20 ~ +70
					±50	-5 ~ +85
					±100	0 ~ +70
					±100	-20 ~ +70
					±100	-5 ~ +85
