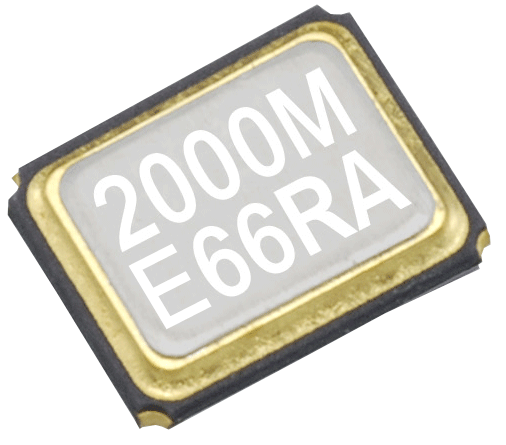

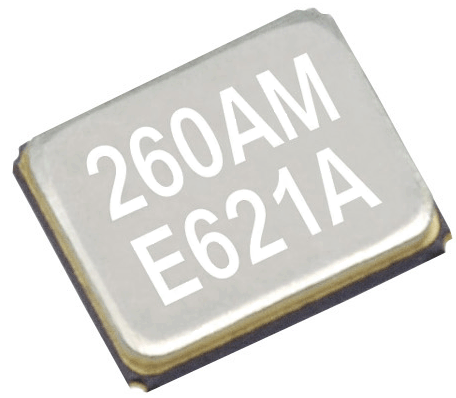

MHz晶体谐振器

爱普生MHz无源晶振（晶体谐振器）目前出货量*大的是TSX-3225/FA-238(3225)和FA-20H（2520）以及FA-128（2016）三类。量产型FA1008AN（1008）和FA1210AN（1210）也已发货。5032和7050这样的大尺寸石英晶体谐振器已经被EPSON淘汰，不再生产。
常规品的频率范围集中在12MHz~100MHz这个市场需求量*大的区间，低于12MHz的频率如较常用的8MHz晶振建议改用更加省心的有源晶振。标准频率范围12MHz，16MHz，20MHz，22MHz，26MHz，27MHz，30MHz，32MHz，48MHz,50MHz等。FA-238V系列可以在12MHz~15.9999MHz补充TSX-3225的频率空缺。点击查看爱普生MHz范围AT晶体谐振器完整 标准频率值表

详细信息
选型参考

型号	外部尺寸 [mm]	额定频率范围 [MHz]	频率公差 (标准) [x10-6] @+25°C	频率温度特征		规格书下载（PDF）
常规晶体谐振器
型号	外部尺寸 [mm]	额定频率范围 [MHz]	频率公差 (标准) [x10-6] @+25°C	频率公差 (标准) [x10-6]	工作温度 [°C]	规格书下载（PDF）
FA1008AN	1.0x0.8x0.3	40 to 100	±10	±10	-20 to +75
				±15	-30 to +85
				±20	-40 to +85
				±25	-40 to +105
FA1210AN	1.2x1.0x0.3	32 to 100	±10	±10	-20 to +75
				±15	-30 to +85
				±20	-40 to +85
FA-118T	1.6x1.2x0.35	24 to 54	±10 ±30	±12	-20 to +75
				±17	-30 to +85
				±20	-40 to +85
				±30	-40 to +105
FA-128	2.0x1.6x0.5	19.2 to 54	±10 ±30	±12	-20 to +75
				±17	-30 to +85
				±20	-40 to +85
				±30	-40 to +105
FA-20H	2.5x2.0x0.55	12 to 54	±10 ±30	±10	-20 to +75
FA-20H	2.5x2.0x0.55	12 to 54	±10 ±30	±30	-20 to +75
TSX-3225	3.2x2.5x0.6	16 to 48	±10	±10	-20 to +75
FA-238	3.2x2.5x0.7	16 to 60	±50	±30	-20 to +70
FA-238V	3.2x2.5x0.7	12 to 15.9999	±50	±30	-20 to +75

型号	外部尺寸 [mm]	额定频率范围 [MHz]	频率公差 (标准) [x10-6] @+25°C	频率温度特征		规格书下载（PDF）
内置热敏电阻晶振
型号	外部尺寸 [mm]	额定频率范围 [MHz]	频率公差 (标准) [x10-6] @+25°C	频率公差 (标准) [x10-6]	工作温度 [°C]	规格书下载（PDF）
FA1612AS	1.6x1.2x0.65	38.4, 52	±10	±12	-30 to +85
FA2016AS	2.0x1.6x0.65	38.4	±10	±12	-30 to +85
FA2016AA	2.0x1.6x0.5	19.2 to 54	±10	±20	-40 to +85
FA2016AA	2.0x1.6x0.5	19.2 to 54	±10	±50	-40 to +125

型号	外部尺寸 [mm]	额定频率范围 [MHz]	频率公差 (标准) [x10-6] @+25°C	频率温度特征		备注	规格书下载（PDF）
汽车用晶体谐振器
型号	外部尺寸 [mm]	额定频率范围 [MHz]	频率公差 (标准) [x10-6] @+25°C	频率公差 (标准) [x10-6]	工作温度 [°C]	备注	规格书下载（PDF）
FA1612AA	1.6x1.2x0.35	24 to 80	±10	±20	-40 to +85
				±20	-40 to +105
				±50	-40 to +125
FA2016AA	2.0x1.6x0.5	19.2 to 54	±10	±20	-40 to +85
FA2016AA	2.0x1.6x0.5	19.2 to 54	±10	±50	-40 to +125
FA2016ASA	2.0x1.6x0.68	38.4, 55.2	±10	±12(38.4 MHz)	-30 to +85	热敏晶振
FA2016ASA	2.0x1.6x0.68	38.4, 55.2	±10	±30(38.4 MHz), ±30(55.2 MHz)	-40 to +105	热敏晶振
FA-238A	3.2x2.5x0.7	12 to 50	±15 to ±50	±30	-40 to 85
FA-238A	3.2x2.5x0.7	12 to 50	±15 to ±50	±50	-40 to +125

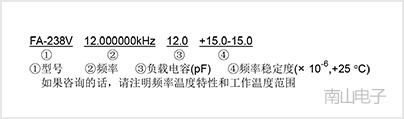

爱普生无源晶振型号命名规则举例

AT型石英晶体谐振器的优点、缺点与爱普生的解决方法

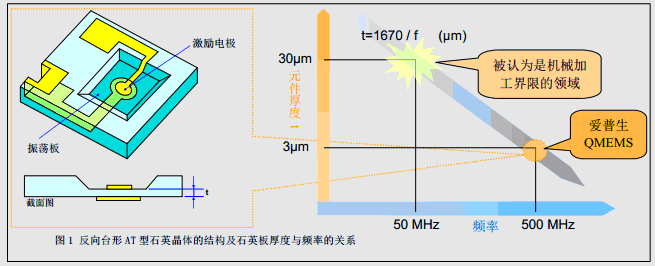

AT型石英晶体谐振器的振荡是典型的厚度变形振荡，其理想的振荡状态是只在中央部分振荡，而周围部分不产生振荡。对于MHz 频带中较低频带的 AT 型石英晶体谐振器，大多使用倒角加工，使石英片的中央部分与周围的厚度不同，从而获得该效果。通常，石英晶振制造商更多使用AT型石英晶体谐振器。

AT型无源贴片晶振的优点在于：

①在常温范围内有拐点，频率在较宽的温度范围内保持稳定；
②覆盖的高频范围较宽；
③与石英片的长宽尺寸无关，只需控制石英片厚度就能获得所需高频，因此适于小型化；
④只需旋转 Z轴就能进行石英片切割，便于生产。

缺点：常规AT晶振的频率输出范围在较小，通常机械性研磨实现批量、稳定生产的频率限度为以基波起振 50MHz 左右（石英片厚度为约 30μm）。但是，若要从 AT型石英晶体直接起振高频，则需将石英片加工得很薄。这在加工方法和机械性强度等方面存在着制约。

爱普生晶体谐振器的解决方案：为了获取更大的频率输出，目前EPSON采用其独有的"QMEMS"技术，生产出只将振荡部分加工变薄的反向台形 AT 型石英晶体，生产出只将激励部分加工成几微米的反向台结构，使用高次振动的振动模式（三次谐波）达到 50MHz 至 150MHz，既保证了芯片的强度又能以基波起振高频，由此产生高频、稳定的基准信号。
