EPSON RX-8010SJ实时时钟?？檠⌒?/h1>

作者：爱普生代理江苏南山 发布时间：2020-10-12分类：选型与应用浏览：69次

点击下载：规格书 （PDF格式；460kb）点击下载：应用指南 （PDF格式；699kb）

---

核心特点：内置晶体谐振器；低成本晶振；低功耗晶振；工业级晶振；I2C接口

爱普生最新内置晶体实时时钟芯片RX8010SJ，将32.768kHz晶体和时钟IC组合在一个封装中,并在出厂时进行时钟精度调整。广泛适用于视频监控，各种网络通信设备、工业控制系统、医疗设备、办公设备、测量仪器等，各种有时间保持要求的工业和消费产品中。

特点：

1、PKGSOP8小型化封装，节省元器件数量和PCB 面积，使产品性价比得到大幅度提升。引脚兼容NXP，Maxim/Dallas等多家RTC，用户可再现有的电路上方便应用测试；

2、TimeAccuracy：时钟精度5+/-23PPM，由EPSON工厂出厂时，每片调整，以保证精度要求；

3、可靠性及稳定性：*内部集成32.768kHz晶体，并且完成频率精度的预调整，为项目开发缩短研发周期和调试成本，并可保证时钟精度满足设计要求。减轻用户对电路匹配的负担和环境对晶体电路的影响；

4、低功耗:时钟保持功耗仅160nA(约为竞争对手的一半)，满足长期时钟保持要求并可采用小容量电池或电容；

5、工业级产品，工作温度：-40~85摄氏度。
6、主要应用包括：DVR，NVR，智能表，消费类电子，工业电子设备等。

RX-8010SJ内置32.768kHz 晶体单元(频率精度预调整)

?接口类型 :I2C-Bus接口（Max：400kHz）

?工作电压范围 :1.6V ～ 5.5V

?宽计时器电压范围 :1.1V ～ 5.5V

?低待机电流 :160nA / 3.0V (Typ.)

?频率输出功能  :C-MOS 输出 / 开漏输出（32.768 kHz, 1024 Hz, 或 1 Hz.）

?时钟精度 : 5 ±23ppm  @  Ta=+25°C   VDD=3.0V

?内置用户RAM  :128 bit (8 bit x 16, SRAM)

?包括时刻、日历、警报器、定时器电能等。
?功耗：160nA

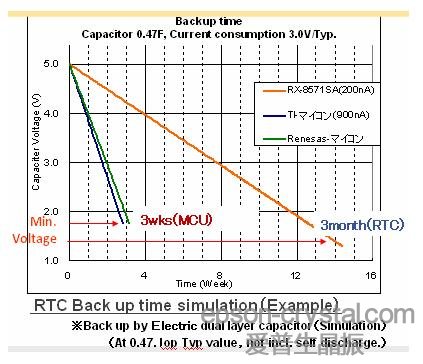

0.47F电容作为后备电源供电的情况下，MCU内置RTC可支持工作3周，而RX-8010SJ可以支持工作3个月时间，具有更持久的断电续航能力。

爱普生为RX-8010SJ实时时钟?？樽急噶薒inux 驱动.下载地址：http://www.epson-crystal.com/FAQ/9.html

*依据来自LMI(Linux Mark Institute)的授权使用Linux®的注册商标

典型硬件设计：
